全自动影像测量仪MV-7070CNC
产品简介
MV全自动影像测量仪采用龙门式结构(桥架式)，结构稳定不变形，主要运用在PCB线路板、覆铜板、平板玻璃、液晶模组、刀模、绝缘材料等。
订购热线：
产品介绍
1、仪器用途
该系列大行程全自动影像测量仪采用龙门式结构(桥架式)运行性能稳定，且机构稳定不变形。X、Y、Z三轴均采用伺服电机、全采用双重闭环运动控制、可保证电机在中、高速动动时的稳定性，和准确的定位功能，影像Z轴可自动对焦、配合自动变焦镜头，可实现自动变焦而不需倍率校正。
2、大行程全自动影像测量仪MV_7070CNC规格参数
2.1 影像系统
2.1.1 摄影机：日本原装彩色1/2″CCD摄像机
2.1.2 变焦物镜倍率：0.7~4.5X 或自动变焦镜头
2.1.3 视频总倍率：30X~190X
2.1.4 物方视场：10.6~1.6mm 表面光源与透射光源均用LED，48组可编程。
2.2 工作台
2.2.1 金属台面尺寸(mm)：760×640
2.2.2 玻璃台面尺寸(mm)：550×350
2.2.3 运动行程(mm)：500×300
2.2.4 Z轴升降行程：200mm
2.2.5 工作距离：92mm
2.2.6 X、Y、Z数显解析度：1um
2.2.7 X、Y座标示值误差：≤（3+L/200）um

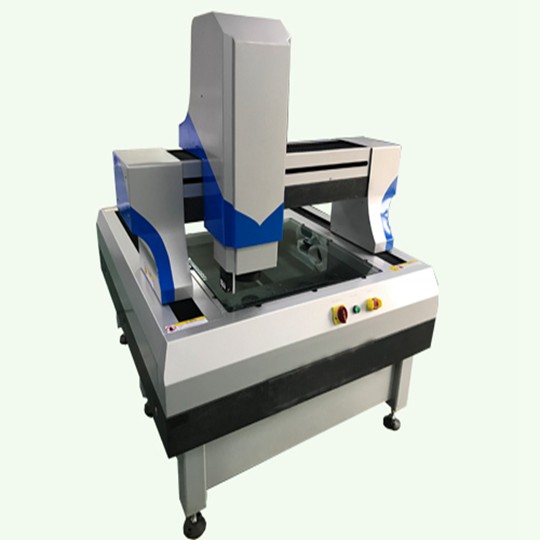

3、大行程全自动影像仪MV-7070实物图：
