天泽端子截面分析仪是一种高精度的测试仪器，主要用于测试电缆与线束的接线端子的有效截面积，从而保证电路的安全性和可靠性。为了让大家更好地了解该仪器的使用方法，下文将做出详细介绍。
一、仪器结构

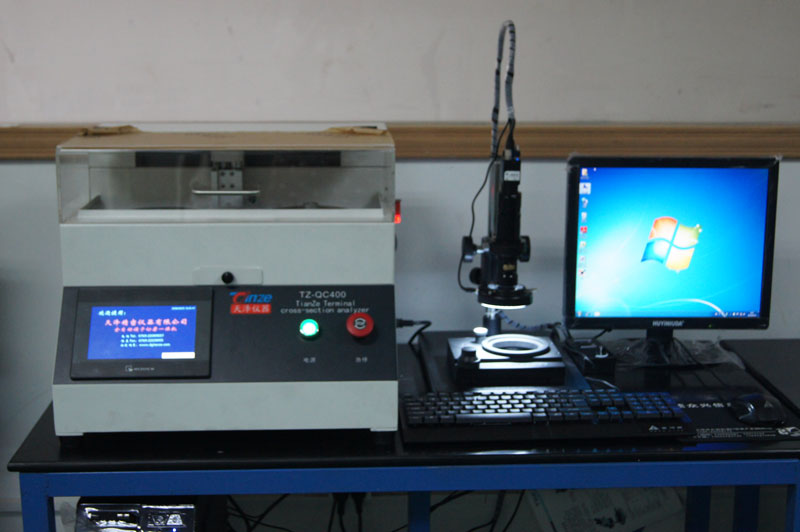

天泽端子截面分析仪由主机、夹具、测试针和触笔组成。主机显示屏幕上显示测试结果，夹具用于夹住被测端子，测试针用于测量电路的电流电压，触笔用于调节夹具和测试针的准确位置。
二、仪器使用步骤
（一）准备工作
1. 首先确定测量对象，进行清洁与检查；
2. 打开主机，调整初始参数，如电流和电压范围；
3. 插入三个测试针，并根据被测对象的截面形态调整触笔的位置；
4. 确认夹具是否能够紧固绝缘被测线，以及夹具与测试针之间的距离是否正确。
（二）测量
1. 打开夹具，将被测电缆或线配入夹具中；
2. 关闭夹具，调整夹具位置，使测试针与被测线的端子相连；
3. 按下测量键，并保持3-5秒，等待测试结果。
（三）数据分析
检查测试结果，并进行标记和归档。如果结果不符合所需参数，重新进行测量。
三、仪器保养
为确保仪器可靠性和持久性，需要定期进行保养。常见保养措施包括：
1. 仪器表面需保持清洁，
2. 定期检查并更换损坏的测试针，
3. 避免抋擦夹具表面及测试针，
4. 定期校准测试仪器的输出值与所测量值的精度误差。
以上就是天泽端子截面分析仪使用方法，希望对大家有所帮助。如需深入了解该仪器的使用细节和维修方法，还请参考说明书或咨询专家。
