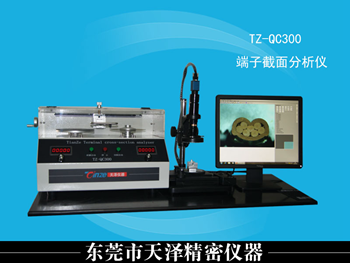

TZ-QC300端子截面分析仪进驻扬州良诚

主要通过对端子压接部分的自动切割（不发热，不改变内部结构），自动研磨（自动水冷），然后通过专业的端子腐蚀液（对人体无害）进行腐蚀，最后通过软件测量，最后软件会自动得出完整的端子分析报告，并且自动判定端子是否合格。全套检测系统可在5分钟内完成一个端子的处理分析，极大地提高了端子断面品质检验的速度。操作简单方便、快捷，采用进口高清的图像采集系统、精确的测量分析为您的生产保驾护航。

切割模块

1、范围: 0.13mm2到 50.00mm2(Ø0.50mm -Ø8.00mm)

转速: 0-4000 rpm 可调

切割速度: 手动可调

切割轮: 内径：32mm, 外径：150mm, 厚度：0.5mm

2、打磨模块

速度: 0-4000 rpm可调

转速:手动可调

Z微调范围： 0.0mm 到 10.0mm

特殊材质的砂纸外径：150mm 1200# (2000# 2500#可选)

3、蚀化部分

专业端子截面清洗液

腐蚀时间: 5 到 30 sec

4、图片摄取部分

高品质，低失真的卡位镜头

放大倍数： 0.75x, 1x, 1.5x, 2.0x, 2.5x, 3.0x, 3.5x, 4.0x, 4.5x,

齿间倍数： 0.7X,1x, 2x, 3x, 4x,

观测范围： 1.2mm 到 8.2mm (X-方向)

超亮的白色LED 光源可调节控制

5、分析及存档部分

高像素的千兆网摄像头，Gige，及 Inspectacle测量软件

包括压缩比等在内的增强型测量工具。

6、电源

230 VAC, 50Hz, 500 w

7、体积和重量

重量: 约30 kg

体积: 500mm (长) x 350mm (宽) x 350mm (高)
