PPG锂电池测厚仪
PPG锂电池测厚仪(手动款)
时间: 2022-05-06 13:59 浏览次数:
适用范围:软包锂电池以及其他各种非电池类柔性薄片状产品。

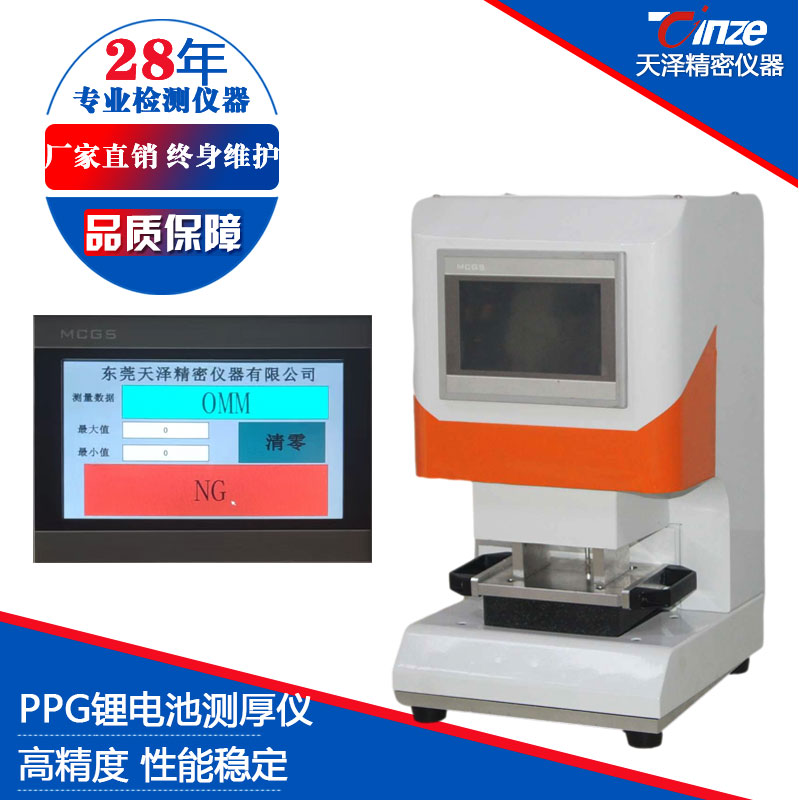

PPG锂电池测厚仪(手动款)(图1)

锂电池测厚仪技术参数:



设备尺寸

**400*350*430mm

上压板测试面

L150×W120mm L160×W120mm

下压板测试面

L150×W120mm L160×W120mm

测量厚度范围

0-50mm

测试提升高度

50mm

工作距离

50mm

分辨率

0.001mm

单点测量误差

波动范围0.005mm

综合测量误差

标准值波动范围≤±0.01mm

测试压力

200-800g

出厂压力值

2000g

加压方式

砝码配重

数据读取

光栅尺(可选)

锂电池测厚仪设备重量

40kg

可选配

专业PPG测量软件

适用范围

软包锂电池非电池类柔性薄片

气源要求



锂电池测厚仪主要特点:

1、设备使用简单,操作易上手;

2、自动判定产品OKNG

3、性能稳定,使用寿命长;

4、测试压力充足;

5、精度的稳定性高;

6、压力调节方便,砝码配重式压力调节

7、误差小,读取数据精准;

8、设备易携带,安全性高;



锂电池测厚仪操作步骤

1.手动把电池放到测厚机测试平台;

2.抬起测试压板,压板自然下压测试;

3.测试完成后,抬起测试压板;

4.手动取下电池,整个动作完成,进入下一次测试;



锂电池测厚仪主要元器件:

1. 测量传感器:光栅尺

2. 数据显示:7LED显示屏

3. 机身:表面噴涂烤漆。

4. 机器零件用材:钢材,00级济南青大理石。

5. 机器安全罩:钣金件。

锂电池测厚仪使用环境要求:

1. 温度:23±2℃,湿度:40-70%


PPG锂电池测厚仪(图4)

PPG锂电池测厚仪(图5)

PPG锂电池测厚仪(图6)

PPG锂电池测厚仪(图7)
