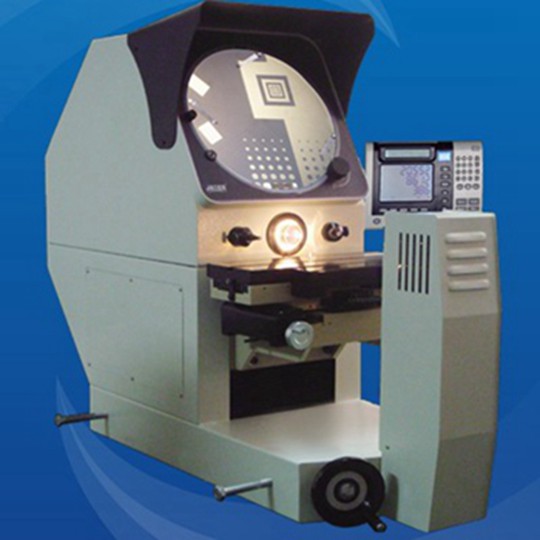

卧式投影仪 HB12系列 300mm屏
产品简介
规格型号:卧式投影仪 HB12系列 300mm屏 产品用途及特点 HB12系列系列数字式测量投影仪是光、机、电一体化的精密高效测量仪器。它广泛用于机械、仪表、电子、轻工等行业;院校、研
订购热线:
产品介绍
规格型号:卧式投影仪 HB12系列 300mm屏

产品用途及特点
HB12系列系列数字式测量投影仪是光、机、电一体化的精密高效测量仪器。它广泛用于机械、仪表、电子、轻工等行业;院校、研究所以及计量检定部门。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。

本产品光学系统质量优良,物镜成像清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%;坐标测量示值误差可达(3+L/200)µM;配有专用微型打印机和脚踏开关,数据输出和采样十分方便。工件影像可以是全正像也可以为倒像。此投影仪Z轴升降采用导轨的传送方法,提高了机身的稳定性及耐久性,投影仪成像清晰、放大倍率准确。

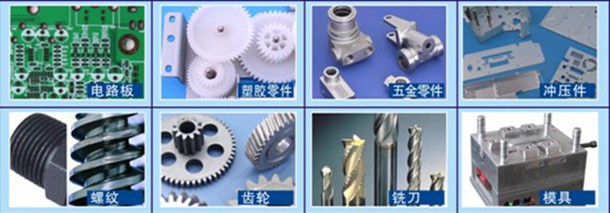

仪器可测量的部分工件
仪器可测量的部分工件
关键技术
测量投影仪是将被测工件置于工作台上,在透射或反射照明下,在透射光照明下,轮廓测量误差小于0.08%;坐标测量示值误差可达(3+L/200)μm,L为被测长度(单位:mm);仪器配有专用微型打印机和脚踏开关,数据输出和采样十分方便。它由物镜成放大实像 (反像),并经光镜反射于投影屏的磨沙面上,成像出一个与工件完全一样的影像。

仪器优点
本公司所生产之测量投影仪与同类产品相比,具有以下之特点:
1、 本仪器能高效地检测各种复杂工件的轮廓和表面形状如:样板、冲压件、凸轮、螺纺、齿轮、成形铣刀等各种工具、刀具和零件、以及端子、钟表、金钢石等。
2、 使用范围更为广泛,它广泛应用于机械、模具、仪表、电子、轻工等行业,是计量室和生产车间不可缺少的一种计量检定设备。
3、 仪器测量精度:(3+L/200)μm
4、 X,Y坐标数显分辨率:0.0005mm
5、 数据处理系统:DP100 多功能数据处理系统,全中文显示可做多点采样,坐标旋转,点、线、距离,角度检测RS-232数据输出,可显示出测量图形。

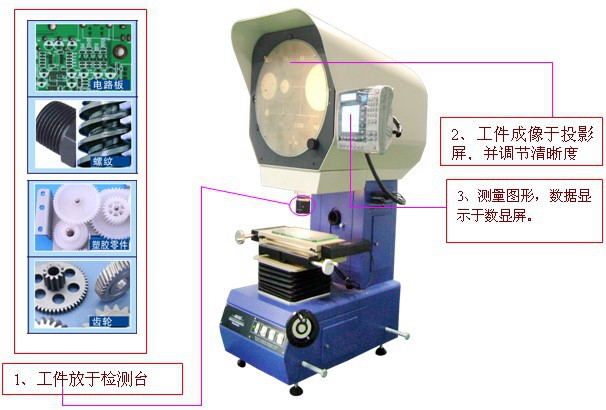

操作步骤
2、工件成像于投影屏,并调节清晰度

3、测量图形,数据显示于数显屏。

1、工件放于检测台
操作步骤

产品规格及基本参数
名          称
数          据
备         注
金属台面尺寸(MM)
408×126

X坐标行程:(MM)
200

Y坐标行程:(MM)
75(调焦)

Z坐标行程:(MM)
100

仪器测量精密度:
3+L/200

X、Y坐标数显分辨率:
0.0005MM

仪器配件

A、投影屏
1、投影屏尺寸(MM)Φ330,使用范围大于Φ300,采用日本光刻技术,刻有米字线。
2、投影屏旋转范围:0-360º
3、旋转角度数显分辨率:1′或0.01º,采用日本旋转编码器。
B、物镜
放大倍数
10X(必备)
20X(选)
50X(选)
100X(选)
物方线视场(MM)
Φ30
Φ15
Φ6
Φ3
物方工作距(MM)
77.7
44.3
38.4
25.3
测量最大高度
90
90
90
90
C、数距处理系统
DP-100多功能数显表,采用日本材料,全中文显示,可做多点采样、坐标旋转、点、线、圆、距离、角度测量。
D、仪器照明:
透射与反射照明采用德国欧司朗进口光源24V,150W卤素灯。
E、冷却方式:
强制风冷(3轴流风扇)
F、仪器电源:
110V/220V(AC)50/60HZ,总功率400W
G、仪器尺寸:
长*宽*高(MM):1147*556*964
H、X,Y工作台:
采用球墨铸铁铸造、精密加工而成,采用特殊定型稳定化处理,大大提高测量精度与稳定性。
I、传动方式:
采用日本无牙光杆传动。
