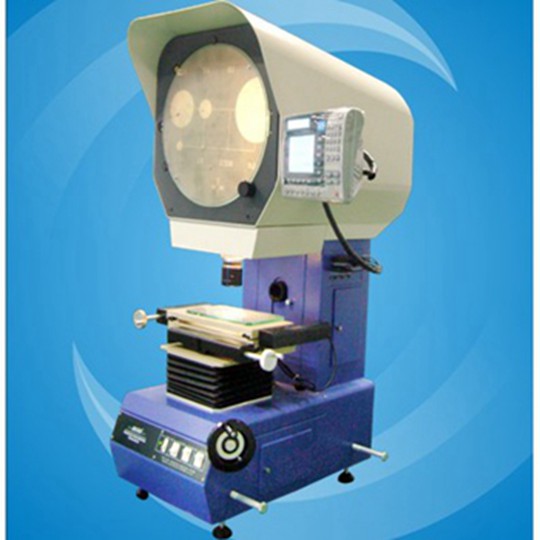

屏立式投影仪300mm
产品简介
规格型号：TZ-3025az系列 300mm屏立式投影仪 产品用途及特点 杰出的光学性能；超亮高分辨率的直径300MM磨砂投影屏，有30，60，90度刻度线明亮的表面照明配件有半反半透镜和可选的绿色过
订购热线：
产品介绍
规格型号：TZ-3025az系列 300mm屏立式投影仪
产品用途及特点
杰出的光学性能；超亮高分辨率的直径300MM磨砂投影屏，有30，60，90度刻度线明亮的表面照明配件有半反半透镜和可选的绿色过滤器全新的Z轴设计,采用45度斜齿轮V型导轨升降,大大的保证了Z轴直线性,提高测量精度.功能强大的DP300数据处理系统.
仪器可测量的部分工件
仪器优点
本公司所生产之测量投影仪与同类产品相比，具有以下之特点：
1、 本仪器能高效地检测各种复杂工件的轮廓和表面形状如：样板、冲压件、凸轮、螺纺、齿轮、成形铣刀等各种工具、刀具和零件、以及端子、钟表、金钢石等。
2、 使用范围更为广泛，它广泛应用于机械、模具、仪表、电子、轻工等行业，是计量室和生产车间不可缺少的一种计量检定设备。
3、 仪器测量精度：（3+L/200）μm
4、 X，Y坐标数显分辨率：0.0005mm
5、 数据处理系统：DP300 多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度检测RS-232数据输出，可显示出测量图形。
采用的是45°角的涡轮、涡杆升降。

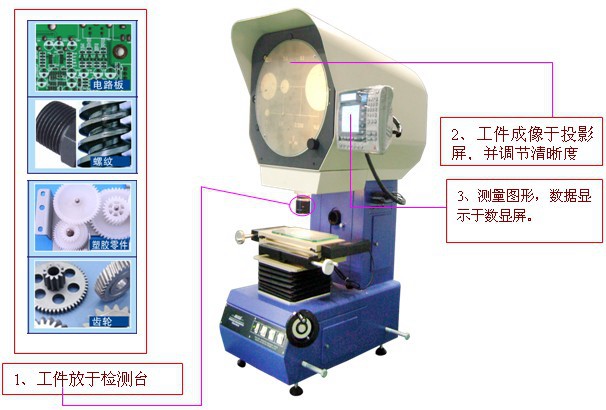

操作步骤
2、工件成像于投影屏，并调节清晰度
3、测量图形，数据显示于数显屏。
1、工件放于检测台
产品规格及基本参数
仪器型号
反像型
TZ-3025az
工作台
金属台面尺寸（MM）
408X308
玻璃台面尺寸（MM）
305X197
X坐标行程（MM）
250
Y坐标行程（MM）
150
Z坐标行程(调焦（MM）
100（调焦）
仪器测量精度
3+L/200
X，Y坐标数显分辨率：0.0005MM
仪器配件
A、投影屏
1、投影屏尺寸(MM)Φ330，使用范围大于Φ300，采用日本光刻技术，刻有米字线。
2、投影屏旋转范围：0-360º
3、旋转角度数显分辨率：1′或0.01º，采用日本旋转编码器。
B、物镜
放大倍数
10X（必备）
20X(选)
50X（选）
100X（选）
物方线视场（MM）
Φ30
Φ15
Φ6
Φ3
物方工作距（MM）
77.7
44.3
38.4
25.3
测量最大高度
90
90
90
90
C、数距处理系统
DP-300多功能数据处理系统，全中文显示，可做多点采样、坐标旋转、点、线、圆、距离、角度检测RS-232数据输出。
D、仪器照明:
透射与反射照明采用德国欧司朗进口光源24V，150W卤素灯。
E、冷却方式:
强制风冷（3轴流风扇）
F、仪器电源：
110V/220V（AC）50/60HZ，总功率400W
G、仪器尺寸：
长*宽*高（MM）：868X556X1163
H、X,Y工作台：
采用球墨铸铁铸造、精密加工而成，采用特殊定型稳定化处理，大大提高测量精度与稳定性。
I、传动方式：
采用日本无牙光杆传动。
