线束剖面分析仪是什么仪器?
时间: 2021-11-06 10:34 浏览次数:
有很多朋友可能并不清楚线束剖面分析仪是什么仪器?那今天小编就带大家认识认识。

有很多朋友可能并不清楚线束剖面分析仪是什么仪器?那今天小编就带大家认识认识。

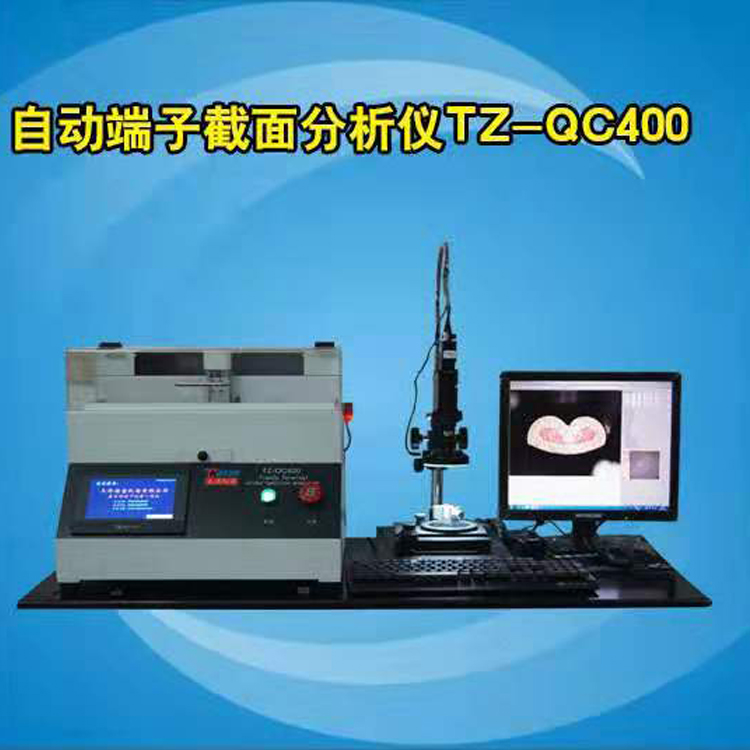

线束剖面分析仪是天泽精密仪器针对线束行业品质检验而专门研发的一款精密检测分析设备,整套系统由端子切割设备、研磨设备、腐蚀清洗、断面图像采集系统、线束端子图片测量分析系统等单元组成,采用人体力学设计,模块化组合,流水线式工作流程,让操作更方便、快捷。全套检测系统可在5分钟内完成一个端子的处理分析,极大地提高了端子断面品质检验的速度。


简易的操作、高品质的图像采集系统、精确的测量分析为您的生产保驾护航。高性能显微观测仪和专用软件可简单正确地测量长度﹑计算面积。 放大倍率从 45 倍 ~ 最大 260 倍。 超过AWG30的极细线也能鲜明地显示出。 用新开发的断面评价专用软件,可测定 CH・CW, 能瞬时计算出断面面积。 在最大倍率下的测量精度为 1 ~ 2µm。


线束剖面分析仪技术参数为以下:


1.线束剖面分析仪显微镜:0.75X~4.5X (6档)

2.视频总倍率:40~260X

3.电线的适用范围:0.05mm²~30mm²

4.电源:AC100V~AC240V

5.成像系统:工业高清视频系统 300万

6.精密自动切割台(专业夹具)

7.精密自动研磨台(专业夹具)

8.专业端子图像分析软件含加密锁及光盘

9.高精度基准尺

10.端子腐蚀:液体腐蚀

11.照明光源:全白可调LED照明装置(冷光)
