二次元影像测量仪

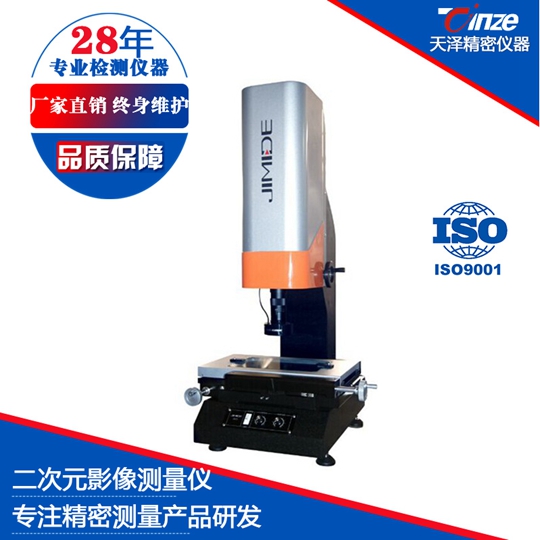

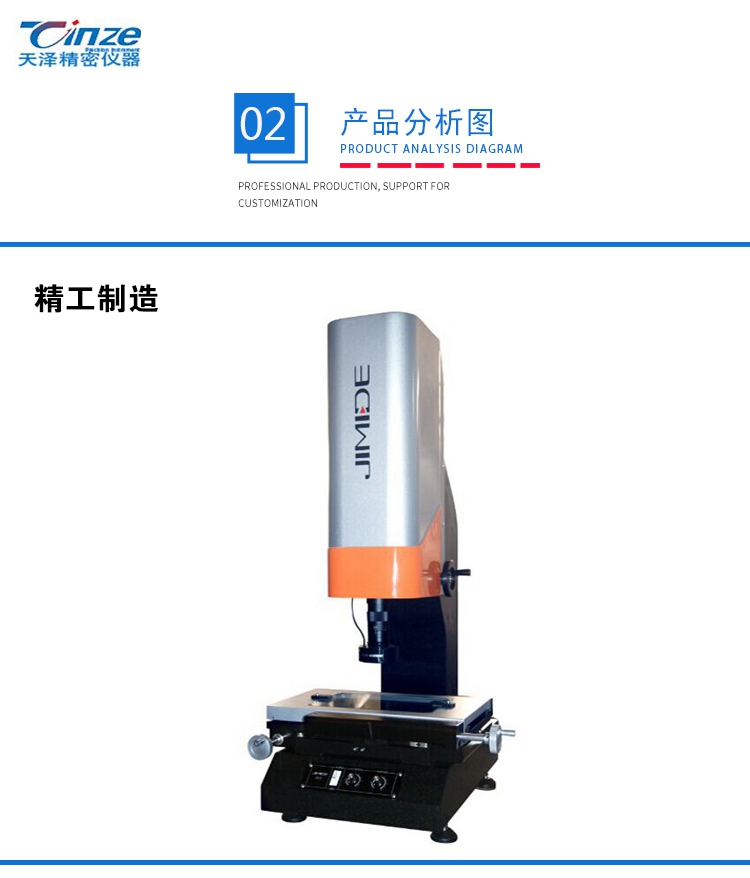

二次元影像测量仪JMD-1510
产品简介
二次元影像测量仪完美结合了传统光学和最新计算机图像处理 技术,可以对工件平面的点、线、圆等基本元素作精密测量,操作简便省时, 测量精度高,并且具有 SPC 统计分析功能。
订购热线:
产品介绍
二次元影像测量仪JMD-1510
二次元影像测量仪JMD-1510
二次元影像测量仪JMD-1510
二次元影像测量仪JMD-1510
规格型号:二次元影像测量仪JMD-1510

东莞市天泽精密仪器有限公司专业生产各类投影仪、二次元影像测量仪、三次元、三坐标测量机、全自动影像测量仪、工具显微镜等;仪器光学系统品质优良,物镜成像清晰,放大倍率准确,质量有保障

产品规格及参数

影像测量仪型号 JMD-1510 JMD-2010 JMD-2515 JMD-3020 JMD-4030

工作台 金属台面尺寸(mm) 354×228 404×228 450×280 510×290 606×466

玻璃台面尺寸(mm) 210×160 260×160 306×196 360×260 450×350

运动行程(mm) 150×100 200×100 250×150 300×200 400×300

仪器重量(Kg) 100 110 120 200 240

外形尺寸(mm) 600×550×920 600×550×920 680×600×1020 780×670×1070 960×750×1100

Z轴升降行程 150mm

工作距离 108mm

X、Y、Z数显解析度 1μm

X、Y坐标示值误差 ≤(3+L/200)μm

影像系统 摄像机:JATEN彩色1/3" CCD

变焦物镜倍率:0.7~4.5X

视频总倍率:30X~230X

物方视场:7~1.1mm 表面光源与透射光源均使用LED,亮度可调节

电源 AC180~260V 50Hz

测量功能 Mclns自动测量软件,可自动寻边、去毛刺,可测贴、线、圆、圆心距、摆正等

产品用途及特点

该仪器适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑料等行业被广泛应用。

本仪器具有多种数据处理、显示、输入、输出功能,特别是工件摆正功能非常实用;备有RS-232接口,与计算机连接后,采用专门Quickmeasuring测量软件软件可对测绘图形进行处理及输出;采用彩色CCD摄像机、变焦物镜作为测量瞄准系统;由二坐标工作台、光栅尺与数据处理器组成数字测量及数据处理系统。用户可根据各自的需要选配打印机和不同的测量瞄准系统。
二次元影像测量仪JMD-1510
二次元影像测量仪JMD-1510
二次元影像测量仪JMD-1510
二次元影像测量仪JMD-1510
