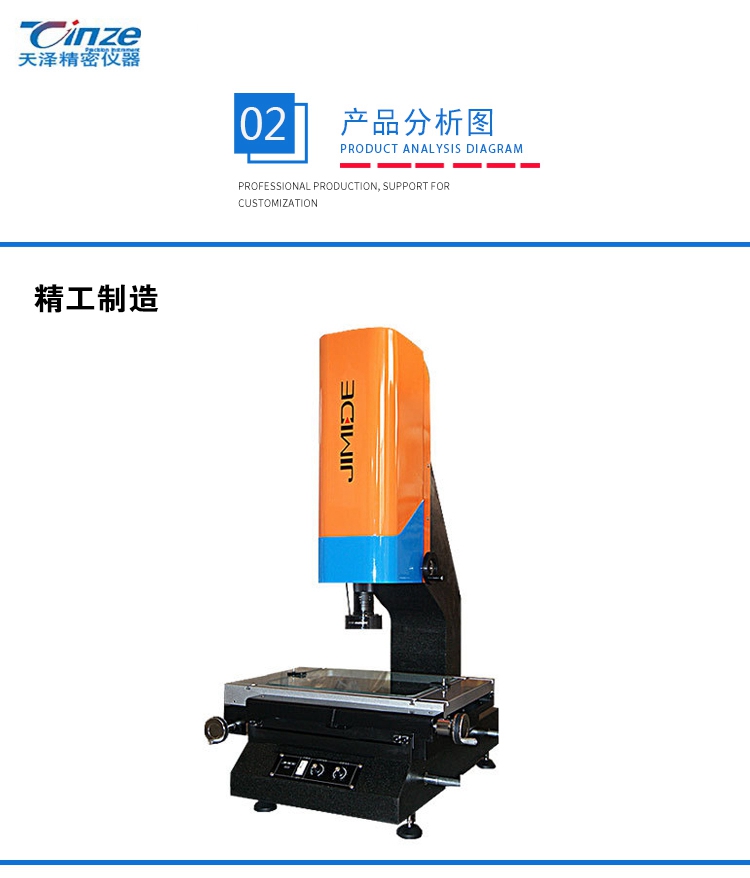

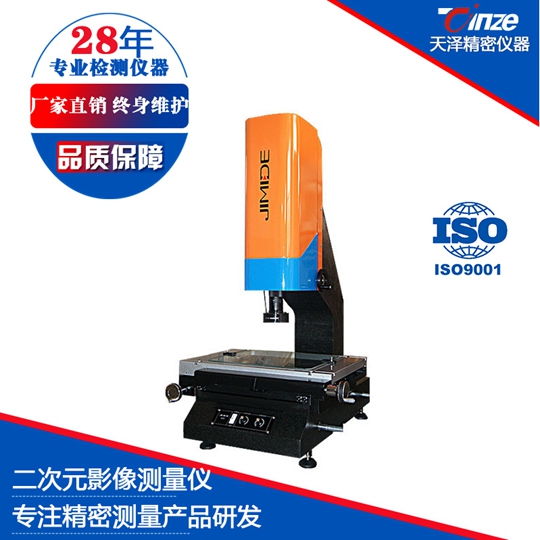

二次元影像测量仪JMD-3020

产品简介

东莞市天泽精密仪器有限公司，主要经营各类投影仪、二次元影像测量仪、三次元、三坐标测量机、全自动影像测量仪、仪器光学系统品质优良，物镜成像清晰，放大倍率准确，售后服务良好。

订购热线：

在线咨询

产品介绍

规格型号：二次元影像测量仪JMD-3020

产品规格参数

仪器型号JMD-1510JMD-2010JMD-3020工作台金属台面尺寸(mm)354×228404×228506×356玻璃台面尺寸(mm)210×160260×160350×280运动行程(mm)150×100200×100300×200仪器重量(Kg)100Kg 150Kg 200Kg外形尺寸(mm)600×530×950 600×550×9200 780×600×1060Z轴升降行程200mm（包括调焦）工作距离92mmX、Y、Z数显解析度0.0005mmX、Y坐标示值误差≤(3+L/200)μm影像系统摄像机：彩色1/3" CCD

变焦物镜倍率：0.7~4.5X

视频总倍率：30X~230X

物方视场：7~1.1mm 表面光源与透射光源均使用LED，亮度可调节

可选配美国Navitar镜头、日本SONY1/2″CCD电源AC180~260V 50HZ测量软件标备自动测量软件，可自动寻边、去毛刺，可测贴、线、圆、角度、圆心距、摆正等。

仪器配件1.0X镜筒（标配）0.5X镜筒（选配）工作距离变焦镜0.7~4.5X0.7~4.5X附加镜视频倍率物方视场视频倍率物方视场0.5X(选)15~95X20~3.2mm7.5~48X40~6.4mm175mm标配
1.0X30~190X10.6~1.6mm15~96X20~3.2mm96mm2.0X(选)60~380X5~0.8mm30~190X10.6~1.6mm32mmm

关键技术

影像测量仪使用本身的硬件（CCD，目镜，物镜数据线），将所能捕捉到的图像通过数据线传输到电脑的数据采集卡中，之后由软件在电脑显示器上成像，由操作员用鼠标在电脑上进行快速的测量。以上的工序基本在几万分之一秒完成，所以可以把他看作是实时检测设备，或者狭隘一点可以称为动态测量设备。如果配置合乎要求，设备绝对不会产生图象滞后现象。因工件大小而议，工作台可以选择不同行程。光源亮度可调，可以在各种光线条件下选择最合适的光源亮度。

仪器优点

本公司所生产之影像测量仪与同类产品相比，具有以下之特点：

一：数字化技术实现了点哪走哪：

鼠标移动找到你所想要测定的A、B两点后，电脑就已帮你计算测量出结果，并显示图形供校验，图影同步。

二：数字化技术实现了工件随意放置：

被测工件可随意放置，随意建立坐标原点和基准方向并得到测量值，同时在屏幕上呈现出标记，直观地看出坐标方向和测量点。

三：数字化技术实现了实时修正误差：

数字化影像测量仪拥有十分优秀的误差修正能力，通过建立在严格数学模型的软件计算和实时控制来修正，从而使非线性误差降到最小。

四：数字化技术能进行CNC快速测量：数字化影像测量仪可以通过样品实测、图纸计算、CNC数据导入等方式建立CNC坐标数据，完成各种测量操作，从而节省人力，提高效率。

五、可以通过影像做到工件接触式测高。

六、全大理石结构。
