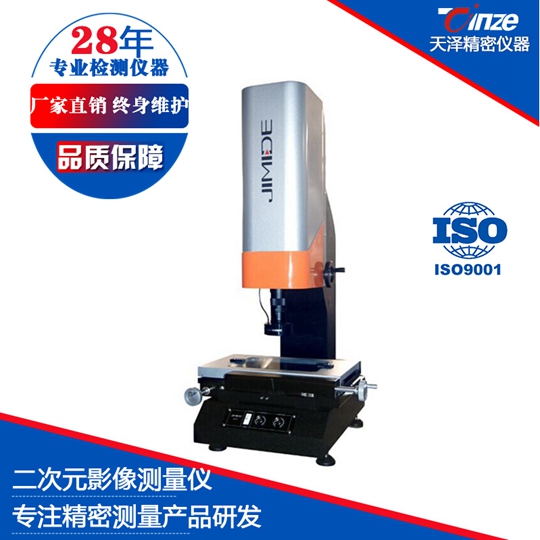

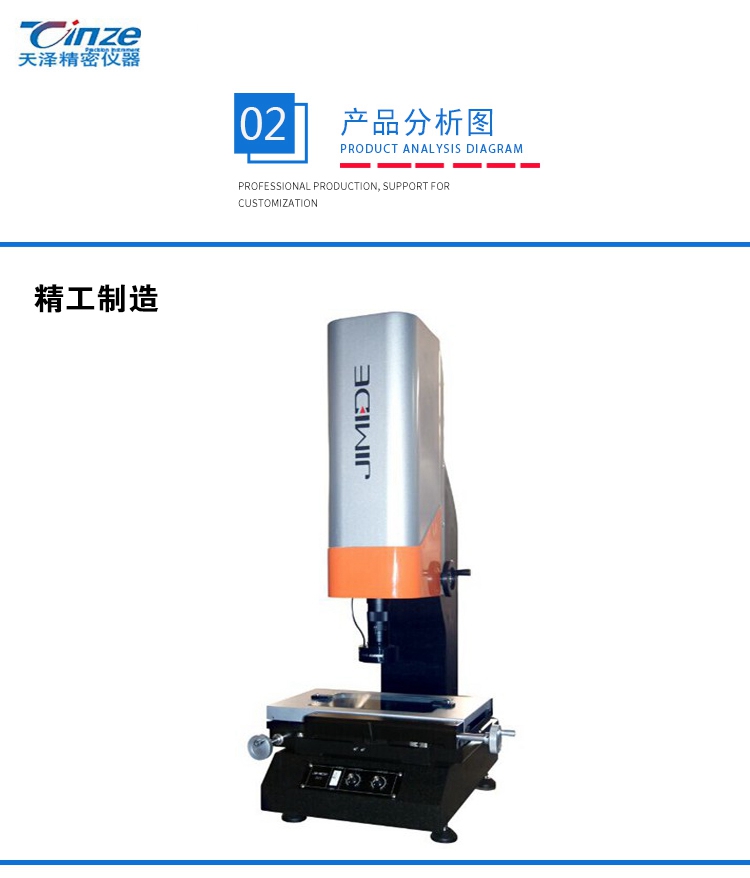

二点五次元测量仪JMD-3020T

产品简介

东莞市天泽精密仪器有限公司，主要经营各类投影仪、二次元影像测量仪、三次元、三坐标测量机、全自动影像测量仪、仪器光学系统品质优良，物镜成像清晰，放大倍率准确，售后服务良好。

订购热线：

在线咨询

产品介绍

规格型号：2.5次元测量仪JMD-3020T

东莞市天泽精密仪器有限公司是一家专业从事精密光学仪器研发、制造、生产、销售的高科技公司，旗下产品有各类投影仪、影像测量仪、工具显微镜、三坐标测量机、盐雾试验机、恒温恒湿箱、冷热冲击箱、拉力试验机、光栅传感器与数显表等近百种精密检测仪器；仪器品质优良，质量有保障；

产品规格参数

仪器型号 JMD-1510T JMD-2010T JMD-3020T

工作台：金属台面尺寸(mm) 354*228 404*228 506*356

玻璃台面尺寸(mm) 210*160 260*160 350*280

运动行程(mm) 150*100 200*100 300*200

仪器重量(Kg) 100 150 200

外形尺寸(mm) 600*530*950 600*550*920 780*600*1060

Z轴升降行程 200mm

工作距离 92mm

X、Y、Z数显解析度 0.0005mm

X、Y坐标示值误差 ≤(3+L/200)μm

影像系统摄像机：彩色1/3" CCD

变焦物镜倍率：037~4.5X

视频总倍率：30X~230X

物方视场：7~1.1mm 表面光源与透射光源均使用LED，亮度可调节

电源 AC180~360V

测量功能采用英国Renishaw精密测头，可测线、角、圆、圆心距、角度、高度、平面距、空间距、平整度、球体等

产品用途及特点

該儀器適用於以二座標及三座標測量為目的的一切應用領域，在機械、電子、儀錶、塑膠等行業被廣泛應用。

具有多種數據處理、顯示、輸入、輸出功能，特別是工件擺正功能非常實用；備有RS-232接口，與電腦連接後，採用專門Quickmeasuring測量軟體軟體可對測繪圖形進行處理及輸出；採用彩色CCD攝像機、變焦物鏡與十字線發生器作為測量瞄準系統；由二坐標工作臺、光柵尺與資料處理器組成數位測量及數據處理系統。用戶可根據各自的需要選配印表機和不同的測量瞄準系統。

仪器可测量的部分工件

关键技术

三次元测量仪也叫三坐标测量机，三维坐标测量仪。是将被测物体置于三次元测量空间，可获得被测物体上各测点的坐标位置，根据这些点的空间坐标值，经计算求出被测物体的几何尺寸，形状和位置。基本原理就是通过探测传感器（探头）与测量空间轴线运动的配合，对被测几何元素进行离散的空间点位置的获取，然后通过一定的数学计算，完成对所测得点（点群）的分析拟合，最终还原出被测的几何元素，并在此基础上计算其与理论值（名义值）之间的偏差，从而完成对被测零件的检验工作。

仪器优点

本公司所生产之三元次与同类产品相比，具有以下之特点：

几何元素的测量，包括点、线、面、圆、球、圆柱、圆锥等等；

曲线、曲面扫描，支持点位扫描功能，IGES文件的数据输出，CAD 名义数据定义、ASCII 文本数据输入、名义曲线扫描、符合公差定义的轮廓分析。

形位公差的计算，包括直线度、平面度、圆度、圆柱度、垂直度、倾斜度、平行度、位置度、对称度、同心度等等；

支持传统的数据输出报告、图形化检测报告、图形数据附注、数据标签输出等多种输出方式。

可选用接触式或非接触式测头进行连续扫描。

性价比很有优势。
